振動平臺概述

振動平臺又叫振實臺、振動臺，它通常由一個平臺和一個或多個振動器組成，經常用物料的震實，減少物料內的空氣和縫隙，一般和料倉配套使用，被廣泛應用于試驗室、現場工地作試件成型和預制構件震實各種板柱、梁等混凝土構件振實成型，平臺可以是固定的或可調節的，并且可以根據需要進行水平或垂直振動。

振動平臺具有多種應用，主要用于鑄造模具、混凝土制品等造型振實時，通過振動電機帶動機體振動使填充物料充分緊實和充滿鑄型?？梢耘c輥道輸送機組成流水生產線。振動平臺于生產流程中用于把顆粒物料從散裝到塊狀、型狀等形式的轉變。

振動平臺分類

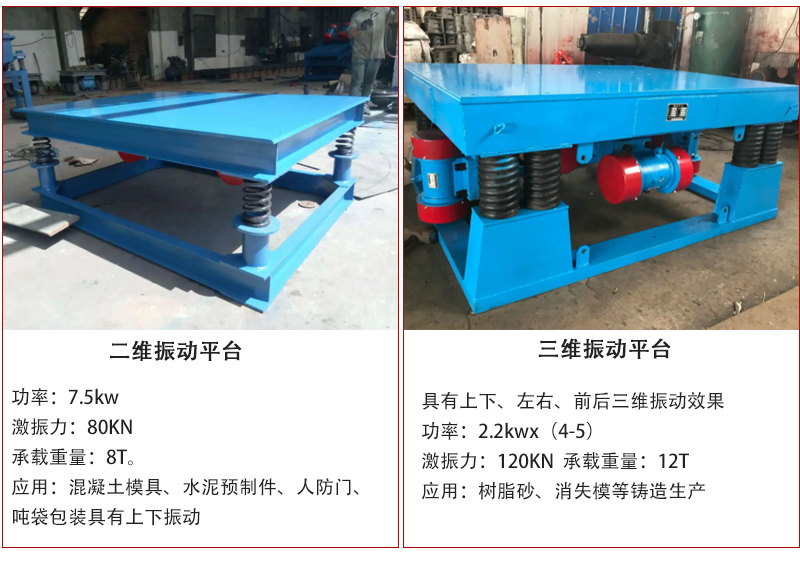

二維振動平臺：使用一個或兩個振動電機，主要具有上下振動。廣泛應用于混凝土模具、水泥預制件、人防門、噸袋包裝等行業。功率為7.5kw，激振力為80KN，承載重量可達8T。

三維振動平臺：有4-8個振動電機，具有上下、左右、前后三維振動效果，振動頻率可調，生產效率高，改變了傳統鑄造行業，三維振動使松散的型砂（干砂）緊密，主要用于樹脂砂、消失模等鑄造生產。功率2.2kwx（4-5），激振力120KN，承載重量12T，承載能力可設計制造至15T。

振動平臺技術參數

型號	臺面尺寸	激振點	激振力 （KN）	功率 （kw）	重量 （kg）	振動頻率 （HZ）	振幅 （mm）
ZP-0.8×0.8	800×800	4	20	1.6	450	20-80	0-5
ZP-1.0×1.0	1000×1000	6	30	2.4	600
ZP-1.2×1.2	1200×1200	6	30	2.4	860
ZP-1.6×1.2	1600×1200	8	40	3.2	1000
ZP-1.6×1.4	1600×1400	8	40	3.2	1250
ZP-2.0×1.6	2000×1600	10	50	4.0	1600
ZP-2.0×1.8	2000×1800	10	60	6.0	2000
ZP-3.0×2.0	3000×2000	12	80	7.5	3100
ZP-4.0×3.0	4000×3000	12	80	7.5	4600

振動平臺工作原理

工作臺下面的臥式振動電機產生足夠的澎湃均勻的激振力并傳導到臺面上，從而驅動臺面上的模具中的水泥等澆筑液在激烈的震蕩下產生上下運動的加速度，從而擠壓出物料間的氣泡，減少澆注液體間的空氣間隙，從而達到提升預制件等澆筑模具的質量提升的目的。

振動平臺特點

1、振動力均勻，振實密實度較普通產品高30%以上;

2、大功率、大臺面;功率2.2KW (4-5),激振力120KN,可承載砂箱重量12T,承載量可設計制造到15T;

3、可將模具鎖定在平臺上，實現合模同步共振，大大降低振實過程中產生的噪音;

4、臺面高度可調,適合用于流水線上使用;

5、可定制二維、三維振動,可獨立控制,適用于復雜型腔鑄件;

6、無級變速,造型過程中,在不傷害模型的前提下,可獲得更佳緊實效果;

7、振動平臺(振實臺)結構簡單、運行可靠、重量輕、體積小、安裝維修簡便;

8、支持定制，500mm*500mm到4000mm*3000mm均可定制。

4.各類耐火材料

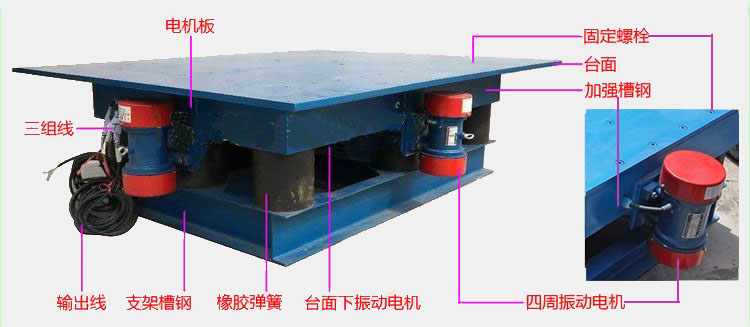

振動平臺結構

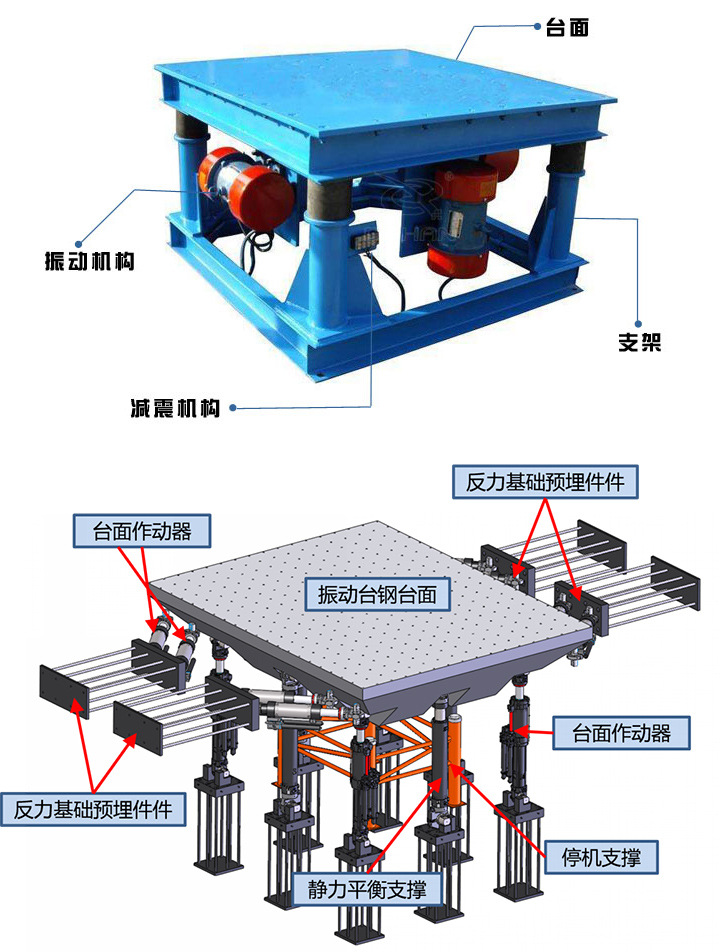

振動平臺主要有支架、臺面、振動機構，減震機構四部分組成。

振動機構：主要由若干臺振動電機、傳動板構成，振動電機的數量一般為偶數，如：4、6、8、10等，振動電機的型號決定了振動平臺的主要技術參數。

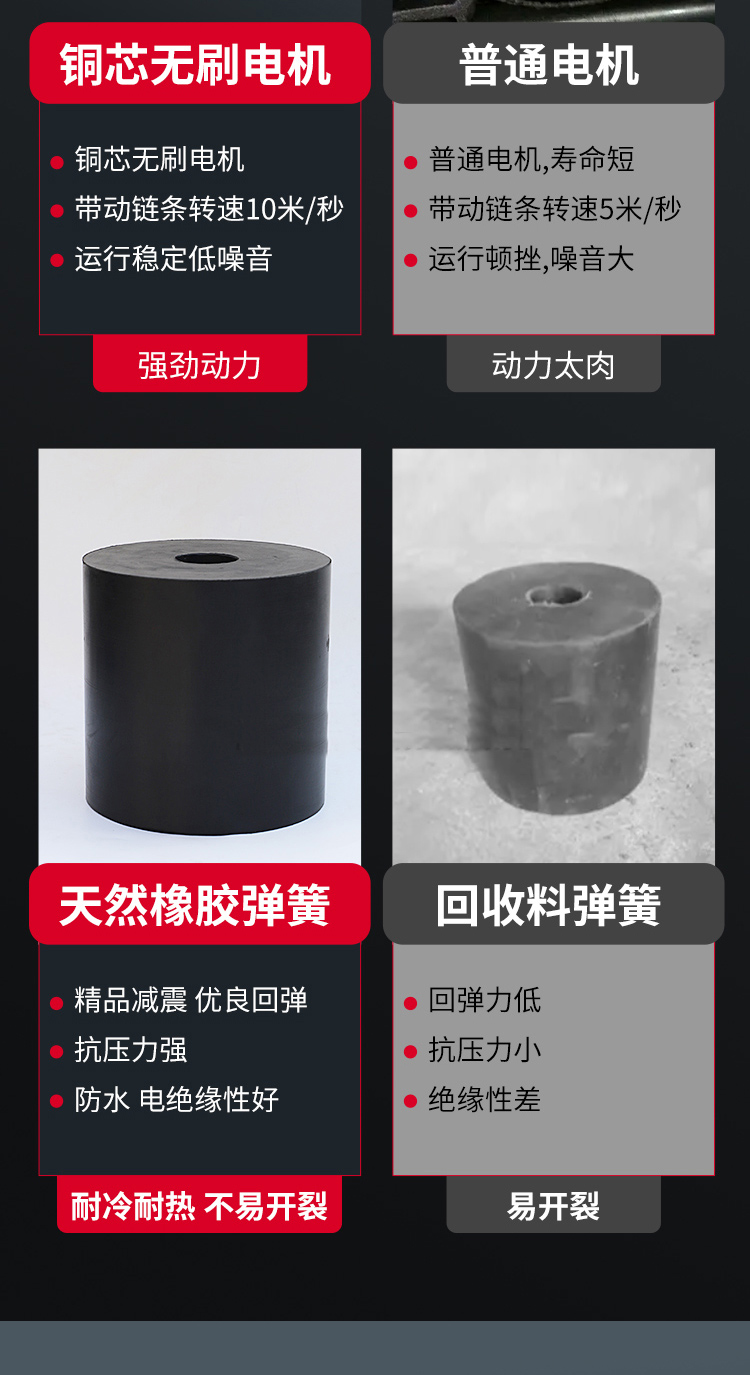

減震機構：主要由減震彈簧組成，共分為橡膠彈簧、復合彈簧、充氣彈簧等幾種。

由于非標定制的特性，振動平臺的類型非常的多樣。根據激振方向的不同，振動平臺可以分為二維振動平臺和三維振動平臺，根據臺面的大小，振動平臺又可以分為實驗室用振動平臺和大規格振動平臺;另外還可以有加緣、加高設計等等......

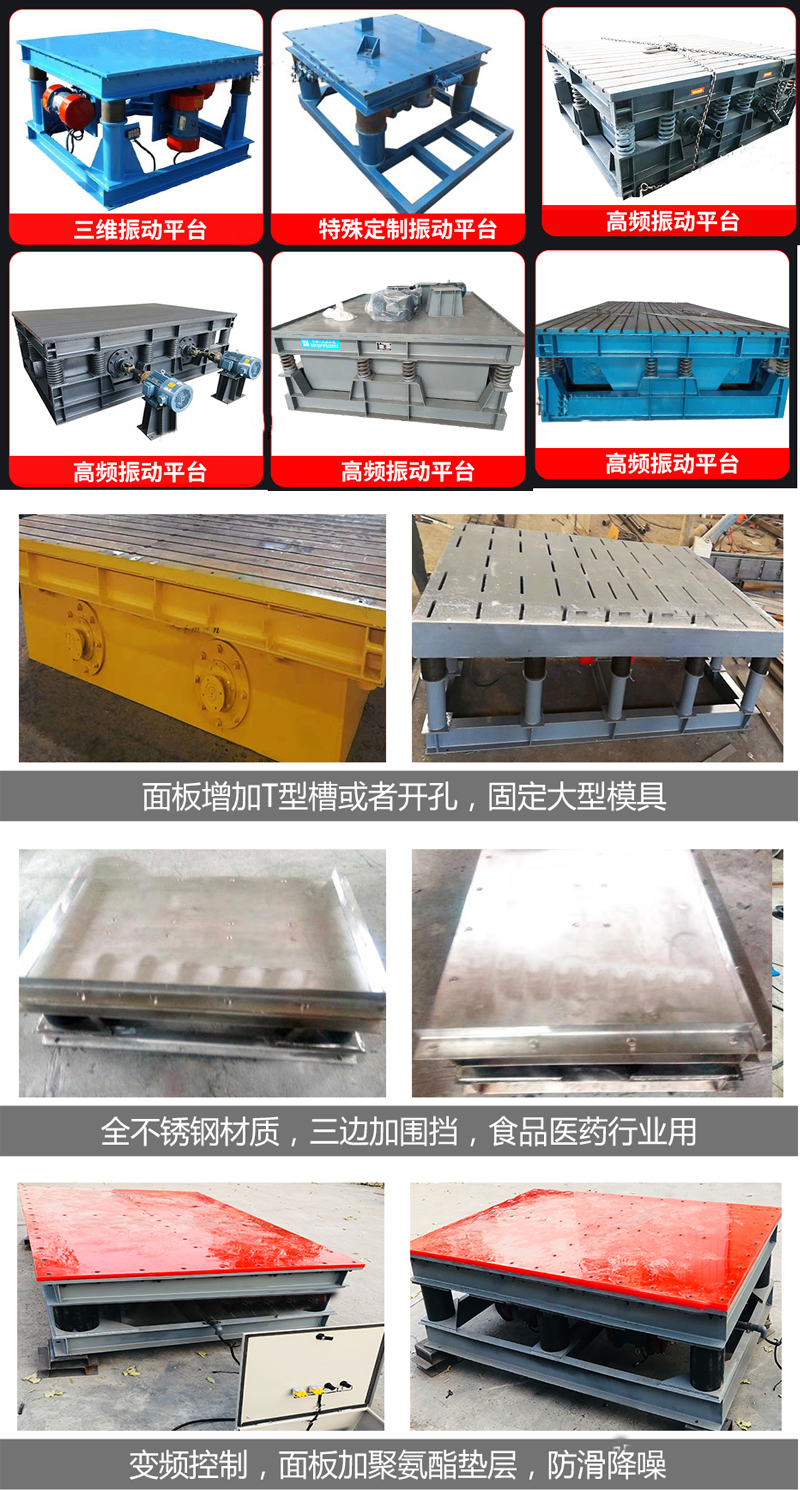

振動平臺定制類型

振動平臺可以根據不同的試驗需求進行不同的定制，滿足各種振動試驗的需要。需要注意的是，定制振動平臺需要充分考慮試驗需求和預算，以確保定制產品的性價比和可靠性。

振動平臺適用范圍

振動平臺于生產流程中用于把顆粒、粉狀物料從散裝到塊狀、形狀等形式的轉變，主要用于物料的震實，減少物料內的空氣和縫隙，一般和料倉配套使用，在翻砂鑄造行業、人防門的填充方面以及物料灌裝方面用的一直很廣泛。

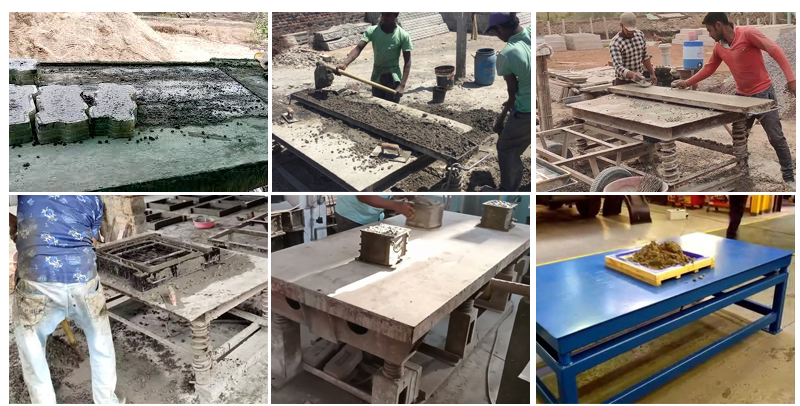

常見應用：

1.混凝土預制件、試塊等各類混凝土件

2.模具、砂箱、消失模類物料

3.溝蓋板、漏糞板等各種板狀物料

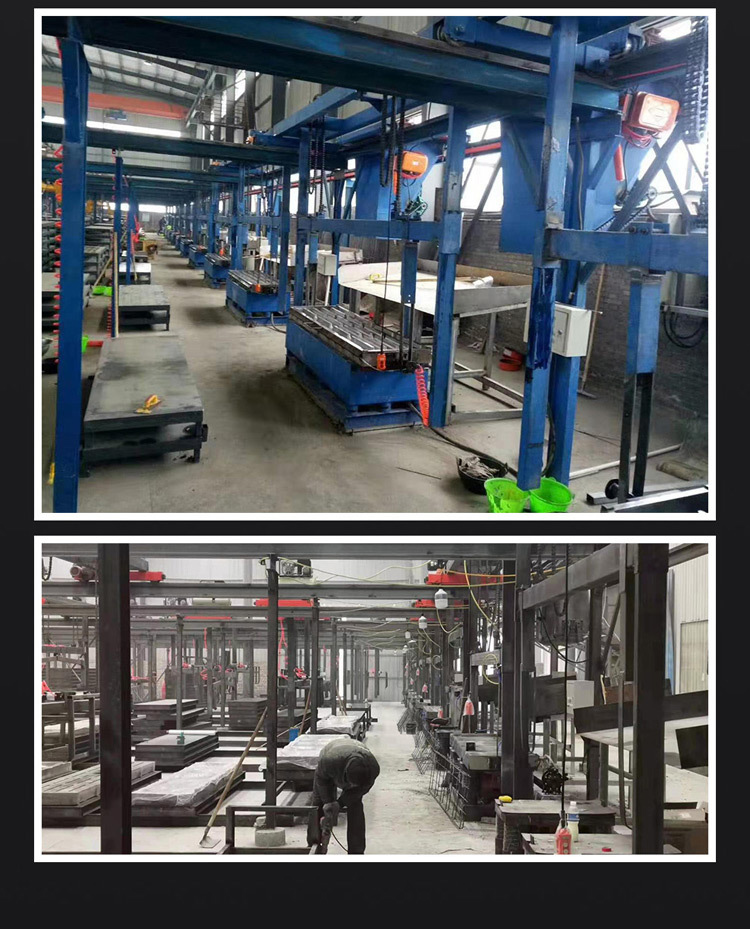

客戶案例

物料	承重量	推薦尺寸
混凝土預制件	5噸	3米x1.8米
混凝土井蓋用	5噸	3米x1.8米
混凝土振實（干混凝土）	5噸	7.3米x3.5米
振動封箱的薯?xiàng)l	12kg	40厘米x40厘米
消失模振動注澆	3噸	1.9米x1.9米

振動平臺選型

選擇適合的振動平臺需要考慮以下幾個關鍵因素：

應用需求：首先要明確振動平臺的具體應用需求。確定需要進行的實驗、測試或應用，以及所需的振動頻率范圍、振幅要求、載荷能力等參數。

振動頻率和振幅：根據應用需求，選擇具有適當振動頻率和振幅范圍的振動臺。不同的應用可能需要不同的頻率和振幅，因此要確保振動平臺的參數能夠滿足實際需求。

載荷能力：考慮需要在振動平臺上放置的物體或樣品的重量和尺寸。選擇具有足夠載荷能力的振動平臺，以確保能夠承受所需載荷并保持穩定性。

工作臺面積：根據需要放置的物體或樣品的大小，選擇具有足夠大的工作臺面積臺。確保工作臺面積足夠容納所需的物體，并提供足夠的空間進行振動運動。

控制系統：考慮振動平臺的控制系統，包括振動頻率和振幅的調節方式、精度和穩定性。確保振動平臺具有可靠的控制系統，能夠地控制和調整振動參數。
